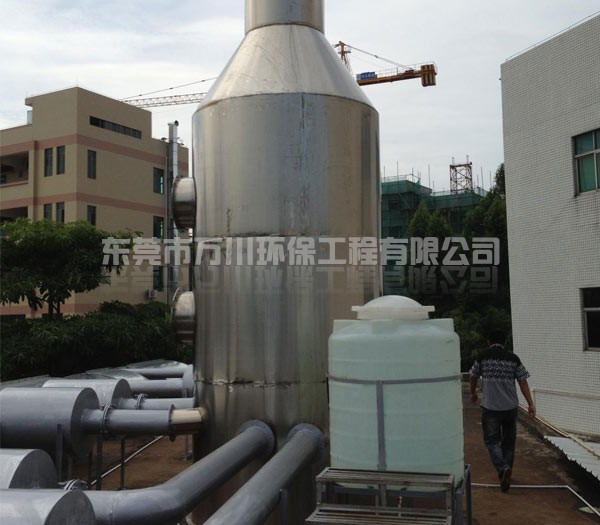

旋流板噴淋塔是萬川環保公司自主生產，具有設備阻力小，適應性強，凈化效率高，運行穩定，使用廣泛。特別適合處理水溶性或親水性強的含塵廢氣。例如噴漆廢氣預處理、壓鑄廢氣、鍋爐、發電機尾氣脫硫除塵、廚房火煙等。

　　1.工作原理：

　　含塵氣體從筒體底部切向進入噴淋塔內并螺旋由下往上運動，此時旋流板噴淋塔的噴淋層中的螺旋型噴嘴將清水呈實心錐狀噴射到筒體內壁形成水膜，煙塵廢中的煙塵粒子借助氣流旋轉運動所產生的離心力沖擊于除塵塔筒體內壁的水霧和水膜上而被水滴、水膜黏附捕獲，并隨筒壁不斷更新的水膜向下排出除塵塔，從而使含塵廢氣得以凈化排放。凈化器底部設有循環水箱，通過循環水泵不斷將水循環送入塔內，根據水箱內水質情況定期更換清水或補水。循環水中投加堿液可提高除硫和除氮氧化物的效果。

　　2.效果及可行性

　　這種旋流板噴淋塔凈化效率一般在85%以上，如果管理得好，效率還可提高。它的阻力不大，一般為300～450Pa，不會影響發電機的正常工作。污水可以采用定期排放或連續排放。

　　

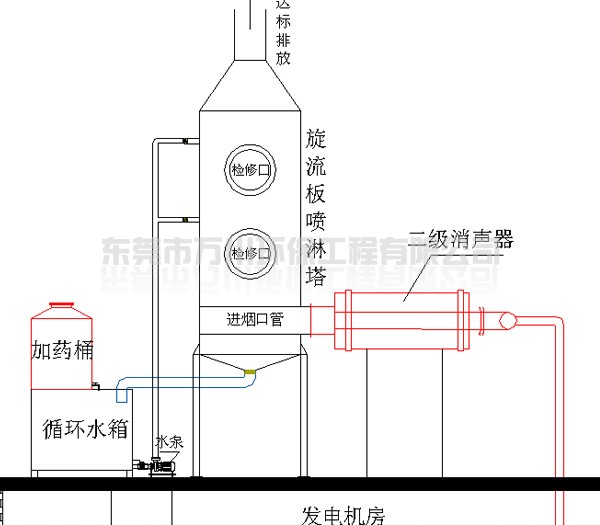

旋流板噴淋塔工藝治理發電機尾氣的裝置結構示意圖


　　二、旋流板噴淋塔特點：

　　(1)氣相和液相接觸充分，污染因子去除效率高。

　　(2)因采用上進氣方式，避免液體沿?zé)煿芰魅氩裼桶l(fā)電機內。

　　(3)具有消聲和除霧功能，單位壓降小。

　　(4)方便機房外墻懸掛安裝。

　　(5)吸收塔體與循環水箱分離安裝。

　　三、技術參數：

　　(1)速度：為了盡量減少塵粒和油污在管道內的粘結、積聚，風管內的煙氣速度為12m/s以上;煙氣在凈化器內的速度在2~6m/s左右，停留時間1~3秒。

　　(2)排煙管及塔體：火煙溫度較高，采用非燃材料制作，宜用316L，塔體壁厚大于2 mm，入口處適當加厚。

　　(3)噴頭：選用能環形出水的噴頭(如SiC噴頭)，其所形成的液體霧滴宜細，其相向布置距離為20-30cm,液氣比大于1.。

　　(4)濾網：采用金屬絲制成，其網目為0.8mm×0.8mm，每運行兩周應清洗一次，其阻力小于80Pa。

　　(5)脫水板：采用折疊隔板組成，其間距離為20mm，壓降小于40Pa。

　　(6)風量：每KW排風量定為15m3/h

　　四、適用范圍：

　　燃燒機、鍋爐、發電機尾氣脫硫除塵、廚房火煙。
